Konfigurasi VLAN

Postingan kali ini menyambung postingan sebelumnya ,kita akan mencoba mengkonfigurasi VLAN menggunakan aplikasi Cisco Packet Tracer, dengan menggunakan 1 buah Router yang dimana interface pada Router ini akan disubinterfacekan,.

Konsep utama dari VLAN ini adalah dengan cara menempatkan data berdasarkan penempatan port." Fitur VLAN terdapat pada Switch yang manageable contoh : Switch Cisco Catalyst VLAN ini berfungsi untuk mengelompokan/mengsegmentasi suatu jaringan menjadi lebih kecil untuk mengurangi beban kerja Switch tersebut .

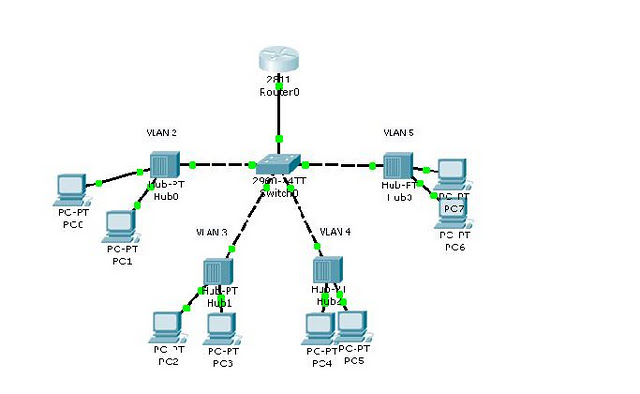

berikut adalah Skema Jaringan VLAN pada Cisco Packet Tracer

LANGKAH-LANGKAH DAN SKEMA:

• Hubungkan fa0/0 pada Router ke fa 0/1 pada Switch menggunakan Straight, karena port fa0/1 yang akan ini akan bekerja sebagai TRUNK

• Hubungkan hub pada setiap VLAN ke Switch berdasarkan nomor VLAN untuk memudahkan konfigurasi

contoh :

Hubungkan VLAN 2 hubungkan ke Switch Fa0/2

hub VLAN 3 hubungkan ke Switch Fa0/3

hub VLAN 4 hubungkan ke Switch Fa0/4

hub VLAN 5 hubungkan ke Switch Fa0/5

Skema IP Jaringan

VLAN 2

IP Network 192.168.2.0/24

IP host = 192.168.2.2 - 255

VLAN 3

IP Network 192.168.3.0/24

IP host = 192.168.3.2 - 255

VLAN 4

IP Network 192.168.4.0/24

IP host = 192.168.4.2 - 255

VLAN 5

IP Network 192.168.5.0/24

IP host = 192.168.5.2 - 255

KONFIGURASI PADA ROUTER

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Mengaktifkan Interface FastEthernet 0/0

Router(config)#interface fa0/0

Router(config-if)#no shutdown -> untuk menghidupkan interface fa0/0 yang akan di subinterfacekan

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

= Konfigurasi Sub-Interface untuk VLAN 2

Router(config)#interface fa0/0.2 -> membuat Subinterface untuk VLAN 2

Router(config-subif)#

%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to up

Router(config-subif)#encapsulation dot1Q 2 -> sebuah enkapsulasi yang disesuai kan dengan nomor VLAN

Router(config-subif)#ip address 192.168.2.1 255.255.255.0

Router(config-subif)#no shut

Router(config-subif)#ex

= Konfigurasi Sub-Interface untuk VLAN 3

Router(config)#interface fa0/0.3

Router(config-subif)#

%LINK-5-CHANGED: Interface FastEthernet0/0.3, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.3, changed state to up

Router(config-subif)#encapsulation dot1Q 3

Router(config-subif)#ip address 192.168.3.1 255.255.255.0

Router(config-subif)#no shut

Router(config-subif)#ex

= Konfigurasi Sub-Interface untuk VLAN 4

Router(config)#interface fa0/0.4

Router(config-subif)#

%LINK-5-CHANGED: Interface FastEthernet0/0.4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.4, changed state to upen

Router(config-subif)#encapsulation dot1Q 4

Router(config-subif)#ip address 192.168.4.1 255.255.255.0

Router(config-subif)#no shut

Router(config-subif)#ex

= Konfigurasi Sub-Interface untuk VLAN 5

Router(config)#interface fa0/0.5

Router(config-subif)#

%LINK-5-CHANGED: Interface FastEthernet0/0.5, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.5, changed state to up

Router(config-subif)#encapsulation dot1Q 5

Router(config-subif)#ip address 192.168.5.1 255.255.255.0

Router(config-subif)#no shut

Router(config-subif)#

KONFIGURASI PADA SWITCH MANAGEABLE

Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

= Konfigurasi interface fa0/1 pada Switch

Switch(config)#interface fa0/1

Switch(config-if)#switchport mode trunk -> perintah untuk memfungsikan port fa0/1 sebagai port trunk sebagai jalur paket menuju Router

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#ex

= Konfigurasi interface fa0/2 pada Switch

Switch(config)#interface fa0/2

Switch(config-if)#switchport mode access -> perintah untuk memfungsikan fa0/2 sebagai port access

Switch(config-if)#switchport access vlan 2 -> untuk memfungsikan port fa0/2 sebagai jalur komunikasi VLAN 2

% Access VLAN does not exist. Creating vlan 2

Switch(config-if)#ex

= Konfigurasi interface fa0/3 pada Switch

Switch(config)#interface fa0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 3

% Access VLAN does not exist. Creating vlan 3

Switch(config-if)#ex

= Konfigurasi interface fa0/4 pada Switch

Switch(config)#interface fa0/4

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 4

% Access VLAN does not exist. Creating vlan 4

Switch(config-if)#ex

= Konfigurasi interface fa0/5 pada Switch

Switch(config)#interface fa0/5

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 5

% Access VLAN does not exist. Creating vlan 5

Switch(config-if)#

Switch#

%SYS-5-CONFIG_I: Configured from console by console

Setelah selesai konfigurasi, jangan lupa memberikan alamat IP ke setiap PC pada setiap VLAN

kemudian, tes jaringan VLAN ini dengan perintah ping

dari setiap pc ping ke alamat gateway

dari setiap pc ping ke pc pada VLAN lain .
